CEMB - SURVEILLANCE VIBRATOIRE CONTINUE (ON LINE)

• Boitier TD2-Cloud (2 accéléromètres Iepe/ boitier)
• Capteur CUBE (Vibration Triaxial + Température)

Caratéristiques:

• Stockage des mesures (signal temporel, spectre, Niveaux globaux)
• 28 voies maxi
• Ethernet, WiFi, Modem 4G
• Accès interface en local via RJ45
• Acces interface sur Cloud via le serveur Cemb

Boitier TD2-Cloud:

• input: 2 accéléromètres IEPE + 1 Tachy
• Mesures: Vibration (mm/s) + Défaut de roulement (gpp)
• Output: 2 x 4-20 mA
• Setup paramétrable via RJ45
• Connexion au Gateway RJ45
• Connexion local Modbus TCP/IP

• Capteur TRIAXIAL
• Mesure Vibration XYZ + Température
• 2 Sorties: 2x4-20mA ou 1x4-20mA +  Output Relais alarme
• Port Communication Ethernet SPE
• Configuration: Unité vibration ((g ou mm/s), amplitude, bande de fréquence.

Doc (en)

Capteur Cube

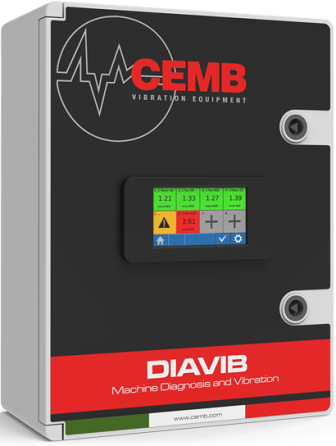

• de 1 à 8 capteurs
• paramétrage des capteurs

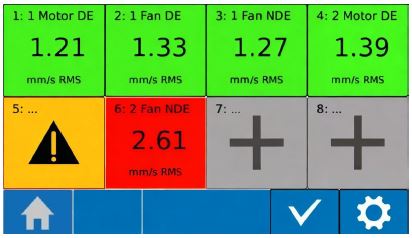

• Affichage des mesures
• Affichage du diagnostic

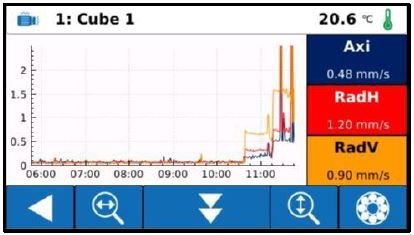

• Vue des tendances
• Historique des alarems
• Enregistrement des 50 derniers évèbements.

• Input: 1 entrée (accéléromètre, vélocimètre).
• 1 sortie 4-20 mA ou 0-10V
• Mesure: g, mm/s, µm
• Amplitude: rms, peak, peak-peak
• Filtre passe haut et filtre passe bas
• Sortie signal sur prise BNC pour analyseur

Module Alarme sur rail DIN:

• Input: 1 entrée capteur (accéléromètre, vélocimètre, température).

• 1 sortie 4-20 mA ou 0-10V

• Mesure: g, mm/s, µm

• Amplitude: rms, peak, peak-peak

• 2 Relais d'alarme (AL1 & AL2)

• Filtre passe haut et filtre passe bas

• Sortie signal sur prise BNC pour analyseur

• Input: 2 entrées (accéléromètres / vélocimètres)
• Output: 2 sorties (g, mm/s, µm) en 4-20mA ou 0-10V
• Réglage setup à définir sur commande
• Plage de mesure à définir sur Cde
• Relais d'alarmes
• Filtre passe haut et filtre passe bas
• Sortie signal sur prise BNC pour analyseur
• Liaison RS485

• input (x3): 2 entrées (accéléromètres, vélocimètres, Proximitors inductifs) + 1 Tachy
• Mesures:
  • Vibration
  • Déplacement axial
  • Vitesse de rotation (Survitesse, Zéro speed, Reverse rotation)
• Output (x2): 4-20 mA / 0-10V
• Connexion Ethernet pour Setup
• Communication Modbus TCP/IP
• Connexion avec ADS Software pour analyses
• Fixation rail DIN

Manuel

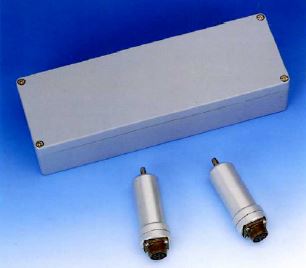

Input: 1 vélocimètre type T1-40
Output: 4-20 mA ou 0-10 V (à préciser sur la cde)
Mesure: mm/s RMS ou µm p-p
Alarmes: relais AL1 + AL2
Fixation: Rail Din EN 50022


Dowload (En)

Input: 2 vélocimètres type T1-40
Output: 4-20 mA ou 0-10 V
Mesure: mm/s RMS ou µm p-p
Alarmes: 2 relais par voie AL1 + Al2
Fixation: Rail Din EN 50022


• Vibration de palier absolue ou relative
• Déplacement axial
• Température
• Vitesse (3 entrées tachy)
• Alarmes
• Fonctions by-pass, trip-multiplier
• Liaison Ethernet

Download

Overspeed

SIL3

• Vitesse de rotation
• Survitesse
• Zéro speed
• Sens inverse de rotation
• 2 blocs d'alimentation
• 3 voies indépendantes avec logique 2oo3
• Connexion Ethernet
