NORME ISO 8528-9

Groupes électrogènes à courant alternatif entrainés par moteurs alternatifs à combustion interne.

Unités de mesures: Accélération (m/s2 eff), Vélocité (mm/s eff), Déplacement (mm eff)
Bande de fréquence de la mesure: 2 - 1000 Hz

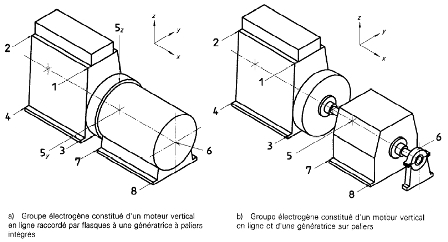

Pts de mesure:

Vibration < V1: Aucun dommage ne devrait se produire sur le groupe électrogène et se composants de conception normalisée.

V1 < Vibration < V2: Une étude de la structure du groupe électrogène peut être nécessaire, ainsi qu'un accord entre le constructeur du groupe et le fournisseur des composants.

Vibration > V2: Le groupe électrogène devra être conçu spécialement.





Le tableau suivant indique des valeurs limites qui sont données à titre indicatif.

Vitesse Rotation
(Trs/mn)
Puissance Déplacement (mm eff) Vélocité (mm/s eff) Accélération (m/s-2 eff)
kVA kW Moteur Génératrice (1) Moteur Génératrice (1) Moteur Génératrice (1)
  V1 V2   V1 V2   V1 V2
2000 à 3600 <50 <40 - 0.80 0.95 - 50 60 - 31 38
>50 >40 - 0.64 0.80 - 40 50 - 25 31
1300 à 2000 <10 <8 - - - - - - - - -
>10, <50 >8, <40 - 0.64 - - 40 - - 25 -
>50, <125 >40, <100 - 0.40 0.48 - 25 30 - 16 19
>125, <250 >100, <200 0.72 0.40 0.48 45 25 30 28 16 19
>250 >200 0.72 0.32 0.45 45 20 28 28 13 18
720 à 1300 >250, <1250 >200, <1000 0.72 0.32 0.39 45 20 24 28 13 15
>1250 >1000 0.72 0.29 0.35 45 18 22 28 11 14
< 720 >1250 >1000 0.72 0.24 0.32 45 15 20 28 9.5 13
>1250
Sur fondation béton (2)
>1000
Sur fondation béton (2)
0.72 0.16 0.24 45 10 15 28 6.5 9.5

Notes:

(1): Dans les cas de groupes électrogènes reliés par flasques, le Pt 5 correspond à la vibration générée par la génératrice

(2): Dans ce cas, la mesure suivant X, Y, pour les Pts 7 & 8 est la moitié des valeurs.
